Пробоотборники
обеспечивают представительную пробу в
момент заправки топливом. Пробоотборники изготовлены из
нержавеющей стали и соответствуют ISO 3170, BS 3195, ASTM D
4057, ISO TR 13729
Размеры установочных отверстий пробоотборников соответствуют стандартам
на фланцевые соединения ANSI, BS, DIN, ISO, JIS - давление до 10 бар или
150psi, размеры труб 75-300мм.
Пробоотборники внесены в судовой регистр Lloyds
Сертификат № 94/00100 (E1)
Подсчеты

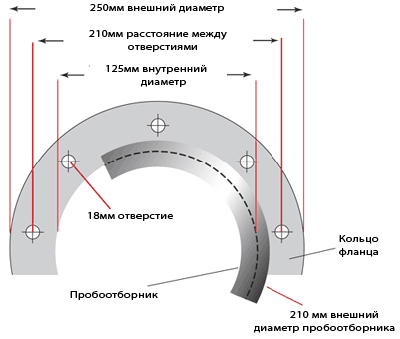

Расстояние между отверстиями(см. рис) - Диаметр отверстия = X
После подсчёта, нужно выбрать ближайший внешний диаметр пробоотборника меньшего чем X.
В данном случае:
210мм – 18мм = 192 мм
Следовательно требуется 188 мм внешний диаметр пробоотборника.
Данные приведены в таблице ниже:
Таблица для выбора пробоотборника
С помощью нижеприведенной таблицы вы можете узнать размер пробоотборника
для Вашей задачи. Если Вы не нашли подходящего пробоотборника, просьба
обращаться к нам в компанию.
Номинальный
размер трубы |
75мм |
100мм |
125мм |
150мм |
175мм |
200мм |
225мм |
250мм |
275мм |
300мм |
| Внешний диаметр |
127мм |
157мм |
188мм |
216мм |
241мм |
266мм |
307мм |
328мм |
361мм |
401мм |
Размер
пробоотборника |
3`` |
4`` |
5`` |
6`` |
7`` |
8`` |
9`` |
10`` |
11`` |
12`` |
| Вес |
3.90кг |
4.28кг |
4.84кг |
5.46кг |
6.16кг |
6.48кг |
6.64кг |
7.08кг |
7.2кг |
10.05кг |
| Номер для заказа |
010-096 |
010-097 |
010-098 |
010-099 |
010-100 |
010-101 |
010-102 |
010-103 |
010-104 |
010-105 |
|
|
|
